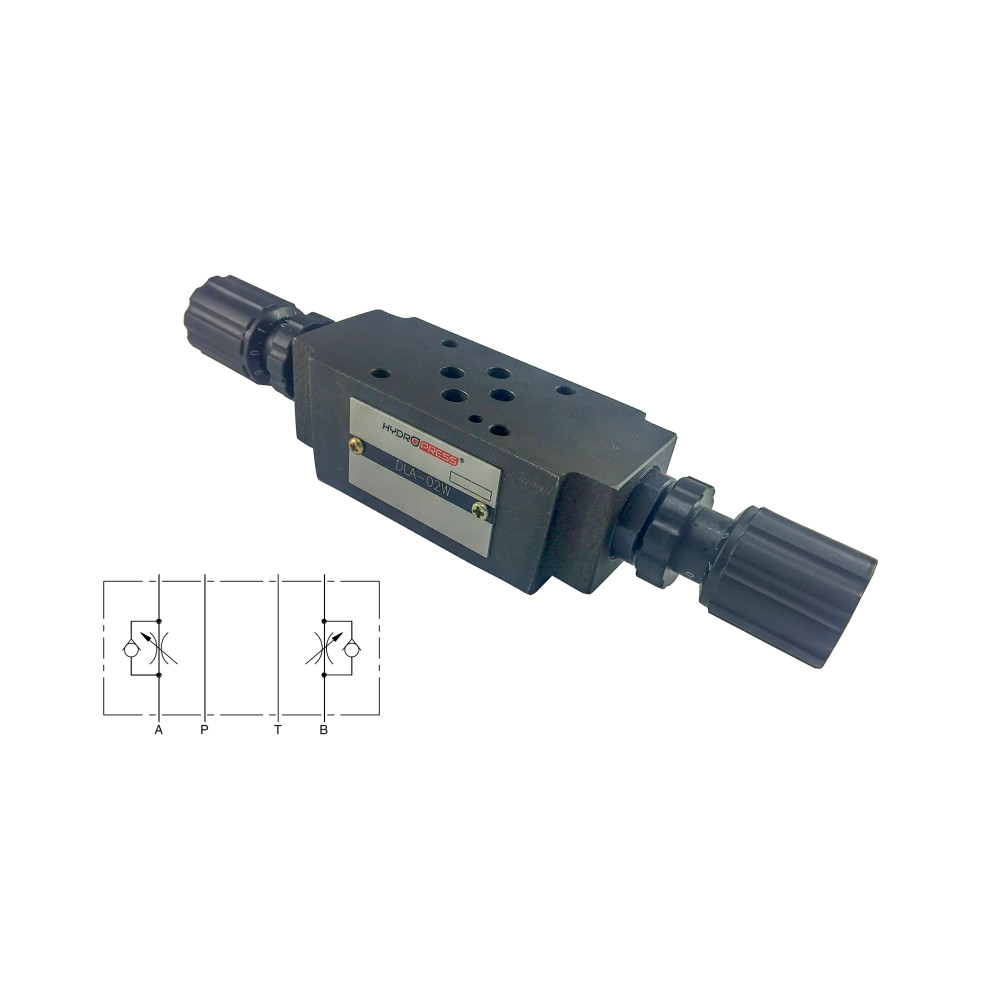

DLA-02-W Oboustranný škrtící ventil s by-passem, modulový, NG06, 30 l/min, 315 bar, A+B

Škrtíci ventil mezideskový se používá tam, kde je pořeba uzavřít, omezit, nebo přiškrtit průtok oleje. Tyto škrtící ventily mají všestrané využití. Lze je také použít pro úplné uzavření určité tlakové větve v hydraulickém obvodu jako je například tlakový výstup pro manometr, nebo je lze použít i jako brzdné ventily ke zpomalení hydraulického válce, či hydromotoru. Pomocí škrtícího ventilu dokážeme v hydraulické větvi vytvořit i tlakovou zátěž. Pokud použijeme škrtící ventil pro omezení průtoku, nebo pro vytvoření tlakové zátěže, musíme dbát na to, že v místě škrcení se bude hydraulický olej zahřívat. Škrtící ventily mezideskové dále dělíme na škrtící ventily s obtokem (s bypassem) a škrtící ventily bez obtoku (bez bypassu).

Škrtící ventil s obtokem - jednostranný: škrtí průtok pouze v jednom směru. V opačném směru proudění hydraulického oleje dochází k překonání pružiny a zpětný ventil uvolní cestu k volnému proudění hydraulického média v daném směru.

Škrtící ventil bez obtoku - oboustranný: škrtí průtok oleje v obou směrech.
